Der Fertigungsprozess eines 3D Fassadenschildes

Bild 1:

Das Firmenlogo in der Vorlage (hier Website) als *.jpg bzw in anderen
gängigen Grafikformaten. Diese Formate werden für den 2. Schritt benötigt.
Die Kundenvorlage in einem bereits vektorisierten Format (eps,dxf,cdr) und die
zugehörige Schriftart, vereinfachen hierbei den gesamten Fertigungsprozess.

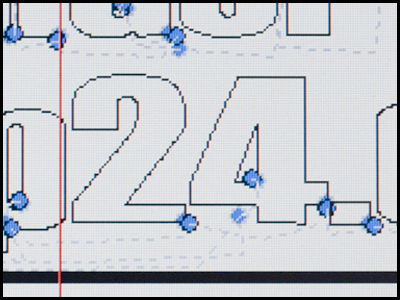

Dieser Schritt umfasst die Vektorisierung der Daten und erstellt
das Schild virtuell in 3D. Dabei können versch. Varianten erzeugt werden um sich
in Absprache mit dem Kunden auf eine Variante und das Maß zu einigen. Nach der
Fertigstellung der Vektorisierung folgt das Konvertieren ins CAD/CAM (Maschinenprogramm) Format.

Bild 2:

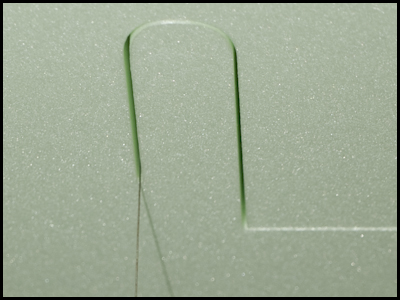

Im folgenden schneidet eine HWFC Maschine diese Einzelkomponenten aus
Hatschaumpolymerplatten. Dabei liegt die Toleranz bei 0,5 mm!

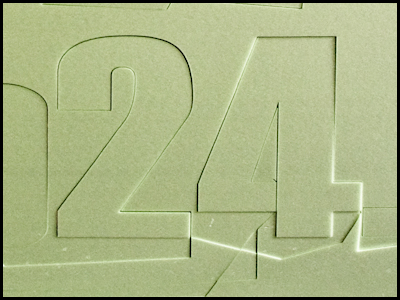

Bild 3:

Komponenten des Firmenschilds nach dem Durchlauf (Rohschnitt)

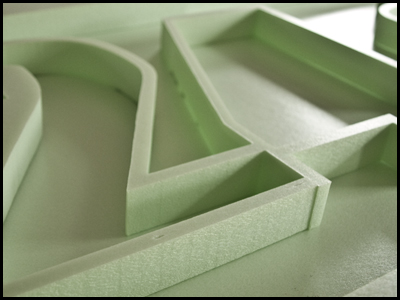

Bild 4:

weitere Komponente. Hier ein Rohschnitt für einen Farbrahmen.
Dieser wird nach dem Lackieren um die Hauptkomponenten gelegt und bildet
eine effektvolle, andersfarbige Umrandung.

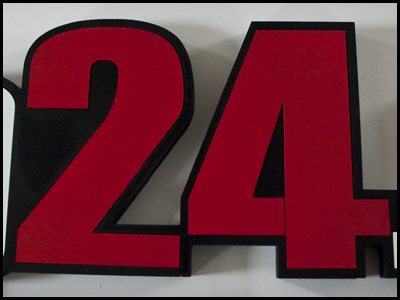

Bild 5:

Detailaufnahme nach der Lackierung. Hauptkomponenten wurden Rot und Weiss
lackiert (Acryl) und der Rahmen schwarz. Nach der Trocknung werden die Einzelkomponenten zum Firmenschild montiert und
abschließend schlusslackiert. Dies garantiert eine lange Lebensdauer und Wetterfestigkeit.

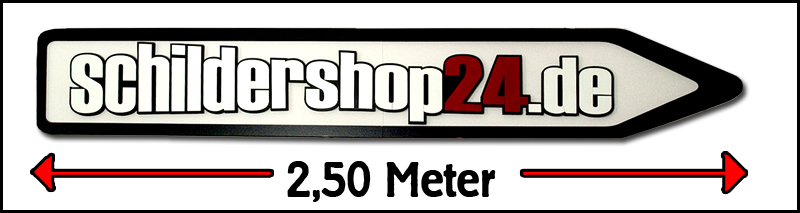

Bild 6: (unten)

Fertiges Firmenschild welches in Detailgenauigkeit nicht von der Vorlage zu
unterscheiden ist und mit einem 3D Effekt einen absoluten Blickfang erzeugt.
...der Preis ist absolut unschlagbar günstig!

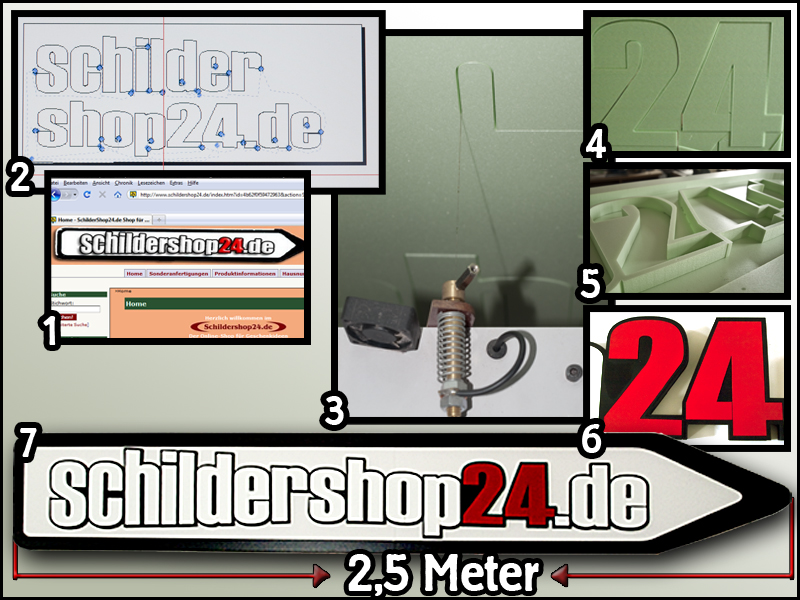

Gesamtübersicht des Herstellungsprozesses

Aus Ihren Bilddaten (1) erstellen wir das Motiv virtuell in 3D und zerlegen es in seine Kompnenten (2). Diese Komponenten werden per Heißdrahtschnitt (3) aus
Hartschaumpolymerplatten geschnitten (4). Auch komplexe Motive, wie zum Bespiel Konturen stellen kein Problem dar (5). Die Einzelteile werden in den entsprechenden Farben lackiert, montiert
und verklebt (6). Die Schlusslackierung mit Klarlack sorgt für Wetterfestigkeit und eine lange Lebensdauer. Fertig ist das Außenschild - welches in Detailgenauigkeit nicht von der Vorlage zu
unterscheiden ist und mit dem 3D Effekt einen absoluten Blickfang erzeugt ... und das zu einem unschlagbar günstigen Preis.
